Контакторы и тепловые реле Noark

Миниконтакторы, контакторы и тепловые реле максимального тока.

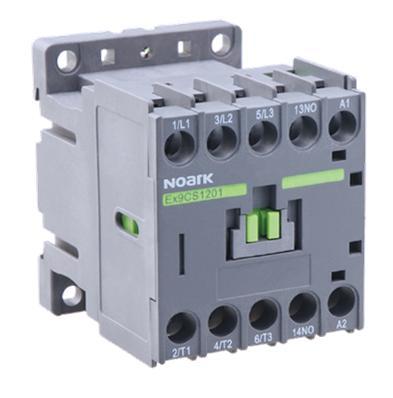

Миниконтакторы Ex9CS

Применение:

Мини контакторы Ex9CS предназначены для промышленного и бытового использования, удовлетворяющие требованиям стандартов IEC / ČSN EN 60947-4-1. Их главным преимуществом является очень компактные размеры и будут незаменимы в условиях, где есть высокие требования на экономию места для монтажа. Контакторы предлагаются в версиях для значений номинального тока 6, 9 и 12 A в категории эксплуатации AC-3 с условным температурным током без кожуха Ith 20 A.

Характеристики:

  • Номинальный ток AC-3 6, 9 и 12 A;
  • Ток по нагреву 20 A;
  • Управляющее напряжение 24 – 414 В AC;
  • Номинальный условный ток короткого замыкания Iq 50 кА;
  • Монтаж на DIN-рейку 35 мм или на панель;
  • Сертифицированы «ЭЗУ»;
  • Гарантия 5 лет.
Тип Номинальный ток, А Количество полюсов Управляющее напряжение, В
АС3
3-х полюсные 3, 6, 9, 12 3, 4, 4/22 24,36,42,48,110,127,220,230,240,380,400,415
4-х полюсные

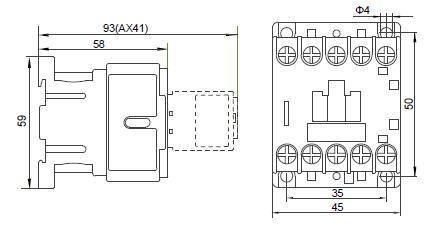

Габаритные размеры:

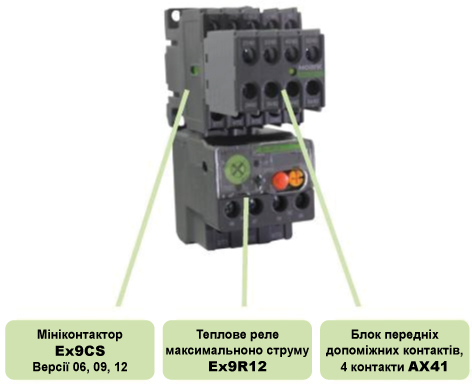

Дополнительное оборудование:

Тип Назначение
AX41 Вспомогательные контакты
Ex9R12 Тепловые реле максимального тока

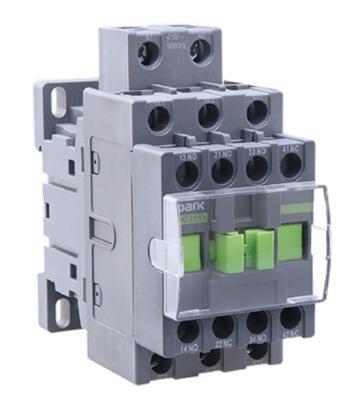

Контакторы Ex9C

Применение:

Контакторы серии Ex9C в первую очередь предназначены для промышленного использования. Удовлетворяют требованиям IEC / ČSN EN 60947-4-1. Контакторы предлагаются в четырех типоразмерах. Размер 18 покрывает категорию использования AC-3, номинальные токи 9, 12 и 18 A. Второй типичный размер 38 предназначен для версий 25, 32 и 38 A. Номинальные токи 40, 50 и 65 A входят в типоразмера 65. Размер 100 есть в наличии с номинальными токами 80 и 100 A. Таким образом полностью покрыта область применения с трехфазными двигателями мощностью до 45 кВт. Условный тепловой ток Ith этих контакторов достигает 125 A.

Характеристики:

  • Четыре типоразмера с номинальным током макс. до 100 А при 400 В;
  • 3-х полюсное исполнение;
  • Управляющее напряжение 24 – 415 В AC;
  • Номинальный условный ток короткого замыкания Iq 50 кА;
  • Монтаж на приборную рейку 35 мм или 75 мм или на панель;
  • Сертифицированы «ЭЗУ»;
  • Гарантия 5 лет.
Тип Номинальный ток, А Вспомогательные контакты Типоразмер Управляющее напряжение, В
АС3
3-х полюсные 9 1 замык. + 1 разм.
2 замык. + 2 разм.		 18 24,36,42,48,110,127,220,
230,240,380,400,415
12
18
25 38
32
38
40 1 замык. + 1 разм. 65
50
65
80 100
100

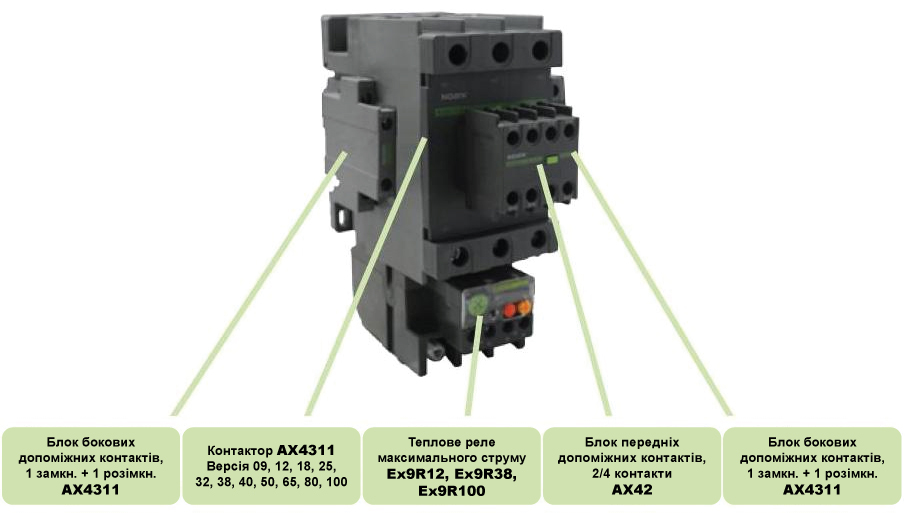

Дополнительное оборудование:

ex9c

Тип Назначение
AX4311 Вспомогательные контакты
AX42 Вспомогательные контакты
Ex9R Тепловые реле максимального тока

Тепловые реле максимального тока Ex9R

Применение:

Тепловые реле максимального тока Ex9R предназначены для защиты двигателя от перегрузки. Эти реле можно применять самостоятельно с адаптерами AD5, или в комбинации с миниконтакторамы Ex9CS, или с контакторами Ex9C. Позволяют регулировать тепловой ток. Сконструированы на класс отключения 10A. Реле имеют трехфазную конструкцию со встроенным размыкающим и замыкающим контактом.

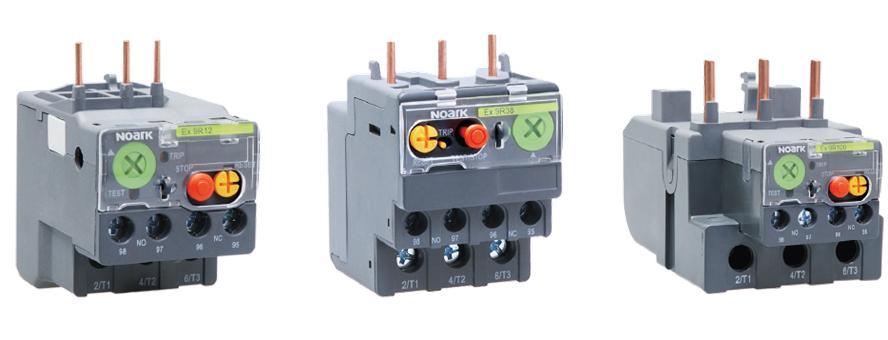

Ex9R12 Ex9R38
Ex9R100

Характеристики:

  • Три типоразмера с номинальным током макс. 100 А при 690 В АС-3;
  • 3-х полюсное исполнение;
  • Класс отключения 10 А;
  • Для прямого монтажа на контакторы Ex9C (S) или как самостоятельное устройство;
  • Пригодны для защиты двигателей от перегрузки или обрыва фазы;
  • Сертифицированы «ЭЗУ»;
  • Гарантия 5 лет.
Количество полюсов Диапазон настройки тока, А Вспомогательные контакты Типоразмер
3 0.1 - 0.16 A 1 замык. + 1 разм. 12
0.16 - 0.25
0.25 - 0.4 A
0.4 - 0.63 A
0.63 - 1 A
1 - 1.6 A
1.6 - 2.5 A
2.5 - 4 A
4 - 6 A
5.5 - 8 A
7 - 10 A
9 - 12 A
2.5 - 4 A
 38
4 - 6 A
5.5 - 8 A
7 - 10 А
9 - 13 А
12 - 18 А
16 - 24 A
23 - 32 A
30 - 38 A
23 - 32 A 100
30 - 40 A
37 - 50 A
48 - 65 A
55 - 70 A
63 - 80 A
80 - 100 А
