Автоматические выключатели Noark

Модульные автоматические выключатели серии Ex9BH и Ex9BN.

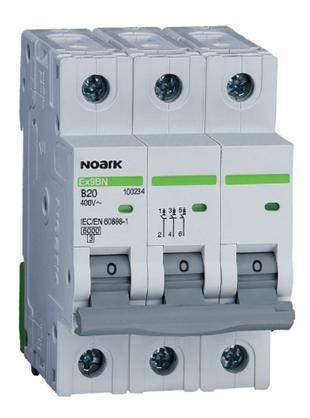

Модульные автоматические выключатели Ex9BN, 6 кА

ex9bn

Применение:

Модульные автоматические выключатели модели Ex9BH и Ex9BN - это универсальные устройства для всех видов монтажа, выполняют высокие требования стандартов для модульных автоматических выключателей бытового применения EN 60898 с номинальным током от 1 до 63 A. Отключающая способность при коротком замыкании Icn составляет 10 кА, для модели Ex9BH, и 6 кА для Ex9BN. В обоих случаях показатель действителен для всех версий модульных автоматических выключателей, то есть до номинального тока 63 A с характеристикой отключения D.

Характеристики:

  • Номинальная отключающая способность кор. замыкания Icn 6 кА
  • Характеристики отключения B, C, D
  • Номинальный ток до 63 A включая характеристику D
  • 1- .. 3-х полюсное исполнение
  • Простое визуальное отделение многополюсных исполнений
Количество полюсов Номинальный ток, А Кривая отключения Отключающая способность, кА
1 1;2;3;4;6;8;10;13;16;
20;25;32;40;50;63
B, C, D 6 кА
1+N
2
3+N
4

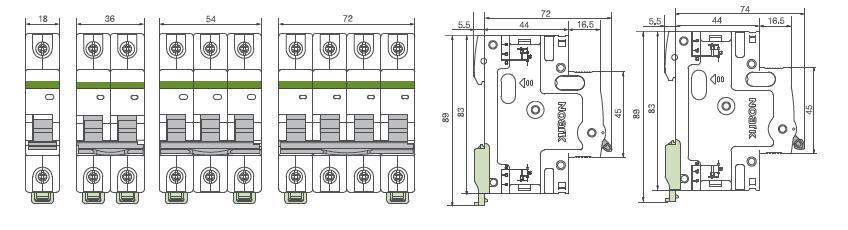

Габаритные размеры:

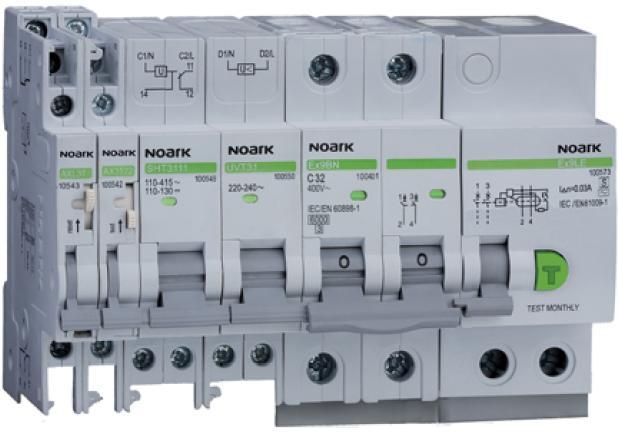

Дополнительное оборудование:

Аксессуары

Тип Назначение
AX3111, AX3122 Вспомогательные контакты
AL3111 Сигнальный контакт
AXL31 Вспомогательный и сигнальный контакт
SHT31, SHT3111 Независимые расцепители
UVT31, UVT3101, UVT3110 Расцепители минимального напряжения
OVT31 280V AC±5% Расцепитель максимального напряжения
Ex9LE Модуль УЗО

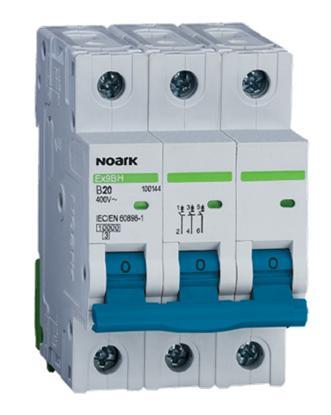

Модульные автоматические выключатели Ex9BH, 10 кА

ex9bh

Применение:

Модульные автоматические выключатели модели Ex9BH и Ex9BN - это универсальные устройства для всех видов монтажа, выполняют высокие требования стандартов для модульных автоматических выключателей бытового применения EN 60898 с номинальным током от 1 до 63 A. Отключающая способность при коротком замыкании Icn составляет 10 кА, для модели Ex9BH, и 6 кА для Ex9BN. В обоих случаях показатель действителен для всех версий модульных автоматических выключателей, то есть до номинального тока 63 A с характеристикой отключения D.

Характеристики:

  • Номинальная отключающая способность кор. замыкания Icn 10 кА
  • Характеристики отключения B, C, D
  • Номинальный ток до 63 A включая характеристику D
  • 1- … 4-х полюсное исполнение
  • Цвет ручек соответствует номинальному току
  • Полная прокраска, незаменяемые
  • Простое визуальное отделение многополюсных исполнений
Количество полюсов Номинальный ток, А Кривая отключения Отключающая способность, кА
1 1;2;3;4;6;8;10;13;16;
20;25;32;40;50;63
B, C, D 10 кА
1+N
2
3+N
4

Габаритные размеры:

Дополнительное оборудование:

Аксессуары

Тип Назначение
AX3111, AX3122 Вспомогательные контакты
AL3111 Сигнальный контакт
AXL31 Вспомогательный и сигнальный контакт
SHT31, SHT3111 Независимые расцепители
UVT31, UVT3101, UVT3110 Расцепители минимального напряжения
OVT31 280V AC±5% Расцепитель максимального напряжения
Ex9LE Модуль УЗО
