Современный быт немыслим без электричества. Оборудование, что работает от электричества окружает нас повсюду: дома, на работе, во время отдыха... Среди разнообразных потребителей часто встречаются такие, для которых пропадание напряжения электросети не желательно или недопустимо. Это могут быть котлы отопления, холодильники, устройства связи, охранной и/или пожарной сигнализации...
|
|
|
|
Новейшее решение проблем с электропитанием – POWERSET – универсальное устройство от ЕЛІМ-Україна, свой источник энергии! POWERSET объединяет в себе: стабилизатор напряжения, зарядное устройство, аккумулятор, преобразователь напряжения 12-220, устройство автоматического переключения аварийного/рабочего электроснабжения, надежный металлический корпус.
Функциональная схема POWERSET показана ниже:

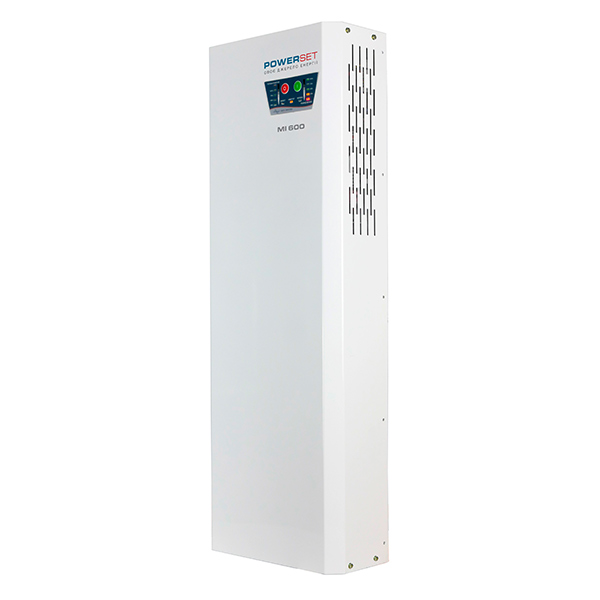

Благодаря тому, что напряжение на выходе POWERSET имеет синусоидную форму, к нему можно подключать приборы любого типа соответственной мощности (в том числе, в состав которых входят электродвигатели). Простота в эксплуатации, возможность установки на полу и крепления на стену, делает возможным применение в домашних, офисных, производственных условиях, на удаленных объектах без надлежащего электроснабжения (передвижные лаборатории, кэмпинги, загородные объекты...).
Работа устройства основана на постоянном отслеживании микроконтроллером параметров электрической сети, - в случае отклонения от норм, или при пропадании напряжения сети, - POWERSET в автоматическом режиме переключается на работу от встроенного аккумулятора. В работе электропотребителей не будет помех из-за пропадания напряжения сети, - модуль инверторный перейдет на работу от аккумулятора. Время автономной работы будет ограничено только характеристикой: «емкость аккумулятора» и мощностью подключенных потребителей. Время работы типовой* нагрузки от типового** встроенного аккумулятора показано в таблице:
| Нагрузка, Вт |
Емкость аккумулятора, А·ч | |
| 86 |
100 |
|
| 100 | 7 ч 45 мин | 9 ч 10 мин |
| 200 | 3 ч 10 мин | 4 ч 40 мин |
| 300 | 2 ч 20 мин | 3 ч 10 мин |
| 400 | 1 ч 35 мин | 1 ч 50 мин |
| 500 | 1 ч 5 мин | 1 ч 25 мин |
| 600 | 50 мин | 1 ч 10 мин |
* типовая нагрузка - электропотребитель активного характера, кратным 100 Вт до номинальной мощности устройства.
** типовый встроенный аккумулятор - аккумулятор емкостью 86 или 100 Ач
Расчетное*** время работы POWERSET от аккумулятора с другой емкостью, можно рассчитать по формуле:
Тр.акк. = Ки.н.* Е (Ач) / М (Вт), где Ки.н. – коэффициент использования нагрузки (как часто потребитель включается/выключается, в среднем = 9), Е (Ач) – емкость 12В батареи в ампер-часах, М (Вт) – мощность потребителя в Ваттах.
Например, при потреблении 160 Вт (котел отопления с циркуляционным насосом), и при использовании аккумулятора с емкостью 65 Ач, расчетное время автономной работы составит: 9 * 65 / 160 = 3,65 часа (3 часа 40 минут).
Эксплуатационные характеристики POWERSET показаны в таблице:
| Номинальная мощность | 300 Вт | 600 Вт | 800 Вт | 1000 Вт | |
| Батарея |
Постоянный ток |
12В | 24 В | ||
| Внешние параметры | Размер изделия (мм) | 502 x 363 x 182 (Д x Ш x В) | |||
| Размер упаковки (мм) | 510 x 370 x 190 (Д x Ш x В) | ||||
| Вес НЕТТО (кг) | 42 | 47 | 50 | 54 | |
| Вес БРУТТО (кг) | 44 | 49 | 52 | 56 | |
| Вход | Входное напряжение без перехода на аккумулятор, В~ | 300 - 1000 Вт: 145 … 275 1500 - 10000 Вт: 175 … 265 |
|||
| Частота входного напряжения, Гц | 47 - 55 | ||||
| Выход | Частота выходного напряжения, Гц |
50 +/- 0,5% | |||
| Напряжение при работе от сети, В~ | 220 +/- 10% | ||||
| Напряжение при работе от аккумулятора, В~ | 220 +/- 3% чистая синусоида | ||||
| Время переключения | Типовий: 5 мс (включая время реакции) | ||||
| Защита | Перегрузка | Автоматическое выключение, если перегрузка на уровне 120 % не более 30 секунд. Автоматическое возобновление работы, если нагрузка не выше номинального уровня. | |||
| Батарея | Тип |
Герметическая, не обслуживаемая свинцево-кислотная | |||
| Макс. ток заряда | 300 - 600 Вт: 15 А | 800-10000 Вт: 25 А | |||
| Дисплей |
Светодиодный / ЖК | Нагрузка, заряд батареи, режимы работы | |||
| Окружающая среда | Температура эксплуатации | 0 … 45 °С | |||
| Влажность | 10 - 90% | ||||
Таблица цен (по курсу)
| Тип | Мощность, Вт | Габаритные размеры, мм (Ш x Г x В) | Цена, грн. |
| POWERSET МІ300 | 300 | 360 х 180 х 500 | 10164.00 |
| POWERSET МІ600 | 600 | 11088.00 |
|
| POWERSET МІ800 | 800 | 11748.00 | |
| POWERSET МІ1000 | 1000 | 12430.00 |
