Перспективы развития альтернативной энергетики

Учитывая экономическую и экологическую ситуацию, на бытовом и государственном уровне все чаще возникает вопрос использования экологически чистых и возобновляемых источников энергии.

Проанализировав различные организации по использованию энергетических ресурсов, можно прогнозировать рост использования таких альтернативных и возобновляемых источников энергии как ветровая энергетика, солнечная энергетика, гидроэнергетика, использование биомассы и отходов.

Учитывая экономическую и экологическую ситуацию, на бытовом и государственном уровне все чаще возникает вопрос использования экологически чистых и возобновляемых источников энергии.

Проанализировав различные организации по использованию энергетических ресурсов, можно прогнозировать рост использования таких альтернативных и возобновляемых источников энергии как ветровая энергетика, солнечная энергетика, гидроэнергетика, использование биомассы и отходов. Вместе с этим прогнозируется уменьшение использования органических ресурсов недр (газ, нефть, уголь).

В быту так или иначе используются два вида энергетических носителей, тесно связанных между собой: ресурсы недр и гидро-, тепло- или атомная энергетика. Вследствие их использования мы ежедневно пользуемся напряжением сети для питания бытового оборудования (холодильник, телевизор, компьютер, автоматика котлов отопления и других устройств), а также для подогрева воды или отопления. Учитывая факторы снабжения и потребления энергоносителей, отдельным направлением является бесперебой­ное или автономное тепло-электроснабжение.

Солнечные нагреватели воды (СНВ) «ЕЛІМ-Україна» являются проектом по использованию солнечной активности для нагрева воды и поддержки отопления с целью экономии энергоресурсов. Следует отметить, что преобразование практически неиссякаемой солнечной энергии при использовании СНВ не дает отходов, как например тепловые или атомные электростанции. Благодаря своим конструктивным параметрам, системы СНВ могут быть спроектированы на нужную мощность, они имеют длительный срок эксплуатации, сравнительно низкую трудоемкость работ для их установки, настройки, ремонта.

Составляющими узлами СНВ «ЕЛІМ-Україна» является солнечный коллектор (СК), рабочая станция (РС), бойлер-теплообменник (БТ), расширительный бак (РБ).

Использование солнечных нагревателей воды (СНВ).

СНВ «ЕЛІМ-Україна» используются с целью обеспечения горячего водоснабжения, поддержки отопления, подо­грева воды в бассейне. Функционирование СНВ возможно в течение года по всей территории Украины. Основными объектами, где возможно использование СНВ являются частные дома, дачи, дома отдыха, пансионаты, школы, больницы, гостиницы и другие объекты, где требуется подогрев воды. Благодаря тому, что СНВ «ЕЛІМ-Україна» могут быть интегрированы в существующие системы горячего водоснабжения и отопления, возможна существенная экономия энергоресурсов (газа, угля, электроэнергии). В случае правильного расчета и выбора СНВ, в зависимости от времени года, возможно, обеспечить до 60% потребности в нагретой воде, а летом – полностью удовлетворить потребность в нагре­той воде.

Солнечные нагреватели воды будут эффективно работать, если выполнить правильный расчет и выбрать необходимые комплектующие. Уровень солнечной энергии, которая может быть получена и преобразована для нагрева воды, напрямую зависит от площади солнечного коллектора, объема бойлера-теплообменника. Так, для правильного расчета необходимо:

  • знать, что оптимальным углом наклона солнечного коллектора является широта местности. Для примера – г. Киев: широта ϕ = 50°;
  • средний уровень солнечной активности для места, где будет эксплуатироваться СНВ. Для примера – г. Киев: Рс.а= 1350 кВт*год/м2;
  • количество людей, для которых нужна водоподготовка. Для примера N=4 человека; • площадь отапливаемого помещения. Для примера Sот= 80 м2;
  • удельная тепловая нагрузка отапливаемого помещения. Для примера Рот= 45 Вт/м2;
  • площадь поверхности бассейна. Для примера Sбас = 15 м2, закрытий.

СНВ – что это?

Солнечный коллектор «ЕЛІМ-Україна» состоит из трех основных узлов: системы вакуумных трубок (ВТ), теплообменника, несущей конструкции с элементами креплений. Благодаря своей конструкции ВТ поглощает как прямое, так и рассеянное тепловое солнечное излучение, концентрирует тепловую энергию, и передает ее в теплообменник. Несущая конструкция позволяет пользователю задать положение системы ВТ в пространстве и изме­нять производительность СК.

Солнечная активность несет различные виды энергий и излучений. Так как, основная и наиболее ощутимая тепло­вая (световая), – широко используются устройства для ее поглощения с целью накопления и преобразования в энергию нагретой воды или энергию электрического тока. Солнечные коллекторы «ЕЛІМ-Україна» предназначены преобразовывать тепловое солнечное излучение для нагрева воды.

Солнечный нагреватель воды (СНВ)

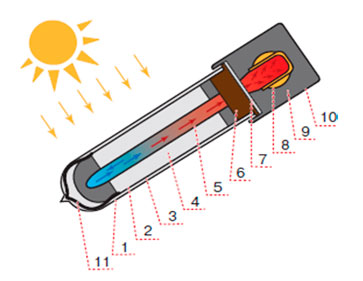

Солнечный коллектор (СК)

  1. Трубка наружная
  2. Трубка внутренняя
  3. Вакуум
  4. Алюминиевый теплопровод
  5. Тепловая медная трубка с легкокипящая жидкостью
  6. Герметизирующая пробка
  7. Защитная прокладка
  8. Теплообменник
  9. Теплоизоляция
  10. Корпус теплообменника
  11. Пружинное крепление внутренней трубки

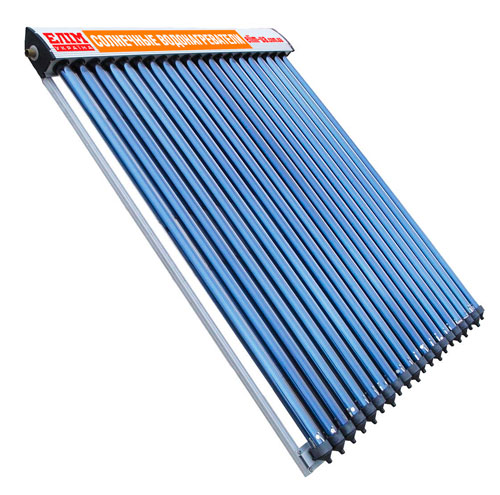

Коллектор в сборе

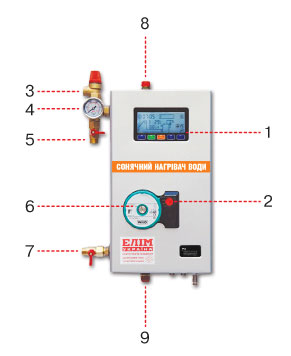

Рабочая станция (РС)

  1. Дисплей рабочей станции.
  2. Регулятор производительности насоса.
  3. Предохранительный клапан.
  4. Манометр.
  5. Отверстие для заполнения системы.
  6. Насос.
  7. Отверстие для подключения расширительного бака.
  8. Выход теплоносителя.
  9. Вход теплоносителя.

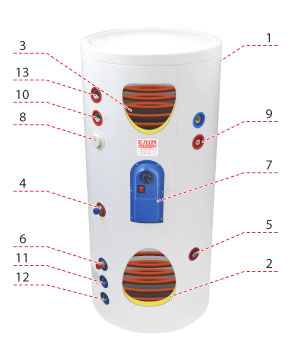

Бойлер–теплообменник (БТ) для СНВ

  1. Обшивка БТ.
  2. Теплоизоляция.
  3. Бак из нержавеющей стали.
  4. Выход теплоносителя (наружная резьба 3/4’’).
  5. Датчик температуры (Т2) в нижней части бойлера.
  6. Вход теплоносителя (наружная резьба 3/4’’).
  7. Электрический нагреватель.
  8. Магниевый анод.
  9. Датчик температуры (Т3) в верхней части бойлера.
  10. Выход горячей воды (внутренняя резьба 1’’).
  11. Вход холодной воды (внутренняя резьба 1’’).
  12. Вход холодной воды из системы отопления (наружная резьба 3/4’’).
  13. Выход горячей воды в систему отопления (наружная резьба 3/4’’).

Бойлер-теплообменник – это узел солнечных нагре­вателей воды (СНВ), предназначенный хранить нагретую до заданной температуры воду. В СНВ «ЕЛІМ-Україна» для решения различных задач используются БТ с одним или с двумя теплообменниками. Нагретый в солнечном коллек­торе теплоноситель прокачивается насосом через тепло­обменник в нижней части БТ, происходит теплообмен, в ре­зультате чего нагревается вода внутри БТ. Так как БТ имеет теплоизоляцию, нагретая вода может храниться длитель­ное время. Двухконтурные БТ могут быть интегрированы в систему отопления.

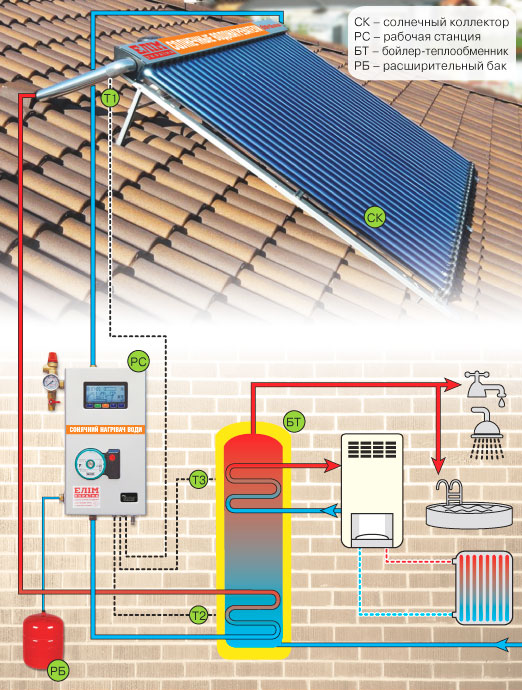

T1: Датчик температуры солнечного коллектора
T2: Датчик температуры в нижней части бойлера-теплообменника
T3: Датчик температуры в верхней части бойлера-теплообменника
: Рабочая станция
БТ: Бойлер-теплообменник
СК: Солнечный коллектор

Циркуляционный насос рабочей станции (РС) включается, как только разность температур в коллекторе (Т1) и бойлере-теплообменнике (Т2) возрастет до заданного уровня. Если разница температур в коллекторе (Т1) и бойлере-теплооб­меннике (Т2) уменьшится до заданного уровня, или температура (Т3) в бойлере-теплообменнике достигнет максимума, – циркуляционный насос рабочей станции выключается. Циклическая работа насоса рабочей станции приводит к накопле­нию температуры в бойлере-теплообменнике.
